Salut! En tant que fournisseur de ressorts de torsion, j'ai pu constater par moi-même l'importance de concevoir un ressort de torsion capable de résister à l'épreuve du temps pour des applications à long terme. Dans ce blog, je vais partager quelques trucs et astuces sur la façon de concevoir un tel ressort.
Comprendre les bases des ressorts de torsion
Tout d’abord, voyons rapidement ce qu’est un ressort de torsion. Un ressort de torsion est un type de ressort qui fonctionne par torsion ou torsion. Lorsque vous lui appliquez un couple, il stocke de l’énergie mécanique puis la libère lorsque le couple est supprimé. Ces ressorts sont utilisés dans un large éventail d'applications, depuis les petits articles ménagers comme les pinces à linge jusqu'aux grosses machines industrielles.
Définir les exigences de la candidature
La toute première étape dans la conception d'un ressort de torsion destiné à une utilisation à long terme consiste à définir clairement les exigences de l'application. Vous devez vous poser un tas de questions. Quel est le couple maximum que le ressort devra supporter ? Combien de cycles d’utilisation sont prévus sur sa durée de vie ? Quel est l’environnement opérationnel ? Sera-t-il exposé à des températures élevées, à des substances corrosives ou à des vibrations extrêmes ?
Par exemple, si vous concevez un ressort de torsion pour une charnière de portière de voiture, vous savez qu'il sera utilisé des milliers de fois par an. Il doit également fonctionner dans toutes sortes de conditions météorologiques, du froid glacial à la chaleur torride. Vous aurez donc besoin d’un ressort capable de résister à ces conditions difficiles tout en restant fiable.
Sélection des matériaux
Le choix du matériau est crucial pour un ressort de torsion durable. Différents matériaux ont des propriétés différentes, telles que la résistance, la résistance à la corrosion et la durée de vie en fatigue.
- Acier inoxydable: C'est un choix populaire pour de nombreuses applications car il est résistant à la corrosion. Il peut supporter une bonne quantité de stress et convient à une utilisation dans des environnements où l’humidité ou des produits chimiques sont présents. Par exemple, si vous fabriquez un ressort de torsion pour une application marine, l'acier inoxydable serait une excellente option.
- Fil de musique: Il est connu pour sa haute résistance et sa bonne résistance à la fatigue. Le fil à musique est souvent utilisé dans les applications où le ressort doit supporter un grand nombre de cycles. Cependant, il n'est pas aussi résistant à la corrosion que l'acier inoxydable, ce n'est donc peut-être pas le meilleur choix pour les environnements extérieurs ou humides.
- Bronze phosphoreux: Ce matériau a une excellente conductivité électrique et est également résistant à la corrosion. Il est couramment utilisé dans les applications électriques où un ressort de torsion est nécessaire pour établir une connexion électrique fiable tout en fournissant également un support mécanique.
Calcul des dimensions du ressort
Une fois le matériau sélectionné, vous devez calculer les dimensions du ressort de torsion. Les principales dimensions à prendre en compte sont le diamètre du fil, le diamètre moyen de la bobine et le nombre de bobines.
- Diamètre du fil: Un fil plus épais signifie généralement un ressort plus solide. Mais vous ne pouvez pas simplement opter pour le fil le plus épais possible. Vous devez équilibrer la force avec l'espace disponible dans l'application. Si le fil est trop épais, le ressort risque de ne pas rentrer dans l'espace désigné.
- Diamètre moyen de la bobine: C'est le diamètre moyen des coils. Un diamètre moyen de bobine plus grand entraîne généralement une raideur de ressort plus faible (la quantité de couple nécessaire pour tordre le ressort par degré). Vous devrez choisir un diamètre de bobine moyen qui vous donne la raideur de ressort adaptée à votre application.
- Nombre de bobines: Le nombre de spires affecte la flexibilité du ressort et la quantité de couple qu'il peut stocker. Plus de spires signifient généralement un ressort plus flexible avec une raideur de ressort plus faible. Vous devrez calculer le nombre optimal de bobines en fonction des exigences de couple et de l'espace disponible.
Il existe des formules pratiques et des calculateurs en ligne qui peuvent vous aider dans ces calculs. Mais c'est toujours une bonne idée de vérifier votre travail et peut-être même de faire des tests physiques pour vous assurer que le ressort fonctionne comme prévu.
Types de conception à ressort
Il existe différents types de ressorts de torsion, chacun présentant ses propres avantages pour une utilisation à long terme.
- Ressort de torsion axiale: Ces ressorts sont conçus pour travailler le long de l’axe de la bobine. Ils sont parfaits pour les applications où l'espace est limité dans la direction radiale. Vous pouvez en apprendre davantage à leur sujetici.
- Ressort de torsion à fil plat: Les ressorts de torsion à fil plat sont fabriqués à partir de fil plat au lieu de fil rond. Ils peuvent fournir une capacité de couple plus élevée dans un espace plus petit que les ressorts à fil rond. Découvrez plus de détailsici.

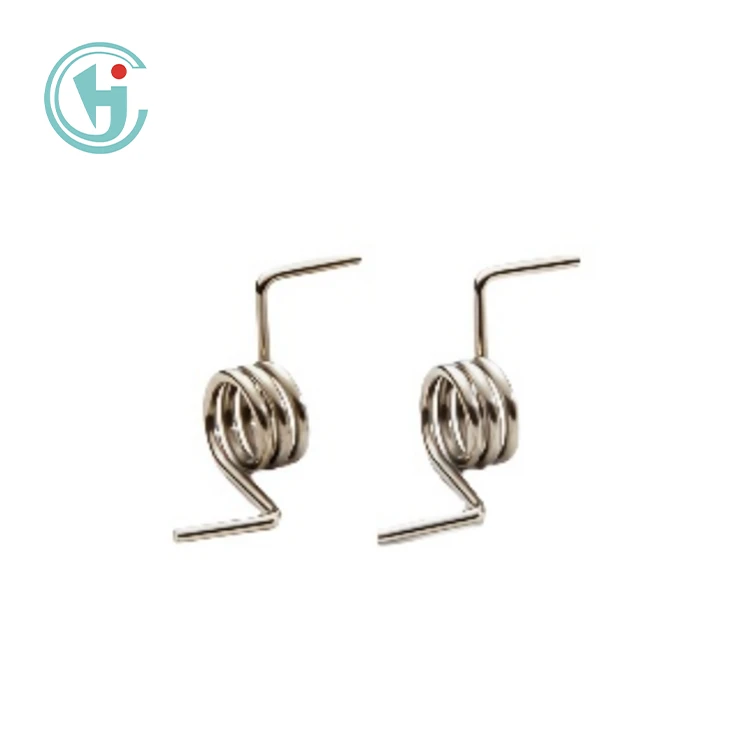

- Ressort de torsion en spirale plate: Ces ressorts sont enroulés en forme de spirale plate. Ils sont souvent utilisés dans des applications où une grande quantité de couple doit être stockée dans un petit espace, comme dans certains mécanismes d'horloge. Vous pouvez trouver plus d'informations à leur sujetici.
Processus de fabrication
Le processus de fabrication peut également avoir un impact important sur la longévité du ressort de torsion.
- Enroulement: Le processus d'enroulement doit être précis pour garantir que le ressort a les dimensions et les propriétés correctes. Toute irrégularité dans l'enroulement peut entraîner une répartition inégale des contraintes, ce qui peut réduire la durée de vie du ressort.
- Traitement thermique: Un traitement thermique est souvent utilisé pour améliorer la résistance et la durabilité du ressort. Il peut soulager les contraintes internes et améliorer les propriétés du matériau. Cependant, le processus de traitement thermique doit être soigneusement contrôlé pour éviter de surtraiter ou de sous-traiter le ressort.
- Finition de surface: Une bonne finition de surface peut protéger le ressort de la corrosion et de l'usure. Vous pouvez utiliser des méthodes telles que le placage ou le revêtement pour améliorer les propriétés de surface du ressort.
Tests et contrôle qualité
Avant de commencer la production en masse des ressorts de torsion, il est essentiel de les tester minutieusement. Vous pouvez effectuer divers tests, tels que des tests de couple, des tests de fatigue et des tests de corrosion.
- Test de couple: Ce test mesure la quantité de couple que le ressort peut supporter à différents angles de rotation. Il vous aide à garantir que le ressort répond aux exigences de couple spécifiées.
- Tests de fatigue: Lors des tests de fatigue, le ressort est soumis à un grand nombre de cycles pour voir comment il se comporte au cours de sa durée de vie prévue. Ce test peut vous aider à identifier tout problème potentiel lié à la durée de vie du ressort.
- Tests de corrosion: Si le ressort doit être utilisé dans un environnement corrosif, des tests de corrosion sont indispensables. Vous pouvez exposer le ressort à une substance corrosive pendant une certaine période, puis vérifier tout signe de corrosion.
Conclusion
La conception d'un ressort de torsion pour une utilisation à long terme est un processus complexe qui implique un examen attentif de nombreux facteurs. De la définition des exigences de l'application à la sélection du bon matériau, en passant par le calcul des dimensions et le choix du type de conception approprié, chaque étape est importante. En suivant ces directives et en effectuant des tests approfondis, vous pouvez créer un ressort de torsion qui durera longtemps et fonctionnera de manière fiable dans l'application prévue.
Si vous êtes à la recherche de ressorts de torsion de haute qualité pour vos applications d'utilisation à long terme, nous sommes là pour vous aider. Nous possédons l'expertise et l'expérience nécessaires pour concevoir et fabriquer le ressort parfait pour vos besoins. Que vous ayez besoin d'un ressort conçu sur mesure ou standard, nous pouvons vous fournir des produits de premier ordre. Contactez-nous pour entamer une discussion sur l’approvisionnement et travaillons ensemble pour trouver la meilleure solution pour votre projet.
Références
- "Manuel des ressorts mécaniques" par Clarence A. Roth
- "Manuel de conception de ressorts" par Associated Spring Raymond
